三頻四頻五頻手機信號放大器

---

坤若，只做精品。本款產品是坤若為1000-3000㎡工程安裝打造的一款低輻射，低功耗，高技術指標，高質量的，多頻手機信號放大器。

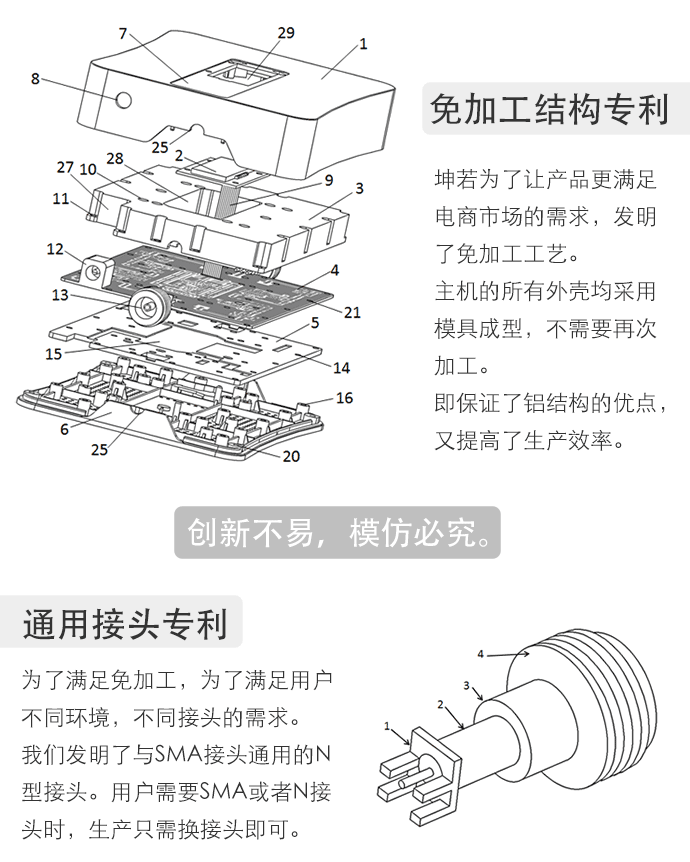

外殼由坤若開發設計，已經申請專利保護。

---

主機特點：

1、不過時，模塊可更換
本款產品已模塊化，基站頻率變化時，可以補差價將無用的模塊替換。（注：無用的模塊，可以加30元改裝成單頻放大器，如果需要回收相關價格聯系客服）

2、低功耗低發熱
緊跟手機5V電壓相關技術，采用價格較貴的5V低功耗器件，4頻工作時耗電<15瓦。

3、低輻射也可以大面積
輻射功率控制在20dBm(0.1W)以內的主機，輻射功率低于wifi路由器，而覆蓋面積卻可以達到2000㎡。效果高于許多0.5W輻射的信號放大器。

4、為什么坤若輻射0.1W的覆蓋效果高于許多0.5W輻射的放大器？
放大器，要輸出功率很容易，放大管串聯就能實現。但是要保證信號輸出的純度，就需要技術，如果信號不做技術處理，可能80%的信號是干擾。

5、高質量，高壽命
坤若信號放大器，每一級放大都有做信號控制與優化處理。沒有信號控制的放大器，室外信號變化時，就像電流忽高忽低，器件很容易損壞。

6、ALC自動控制
傻瓜式安裝，不需要人工調試主機。不怕室外信號變動，ALC全自動控制主機的工作狀態。

7、干擾控制能力>多數放大器百倍
主機開到最大功率后信號再增加25dB，坤若放大器可用信號是干擾信號的千倍以上，支持第三方測試，而電商大部份產品只能達到幾到幾十倍信號
差。所以，工程安裝遇到滿格信號不能通話的主機，換坤若就解決了，我們也承諾沒解決我們退全款出來回運費。

---

產品結構：

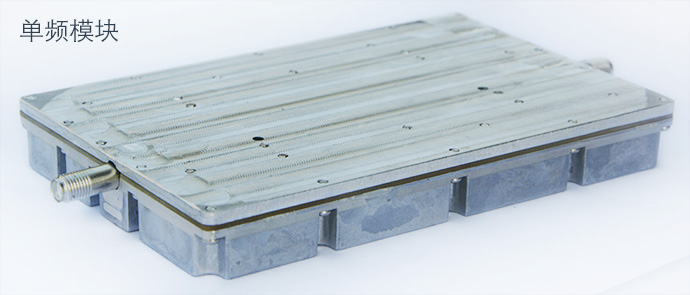

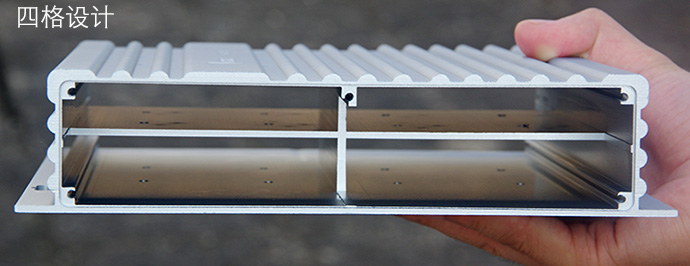

外殼模具由4個腔體組成，將4臺單頻主機模塊，在模具內部再次隔離，讓多頻信號放大器的信號隔離更加理想。不同的頻率換上不同的單頻模塊即可，不常用的多頻主機，也可以實現批量備貨，減少了定制用戶的成本與交貨時間。

高性能元器件，完整的信號控制與調試電路，打造高技術指標高質量產品。

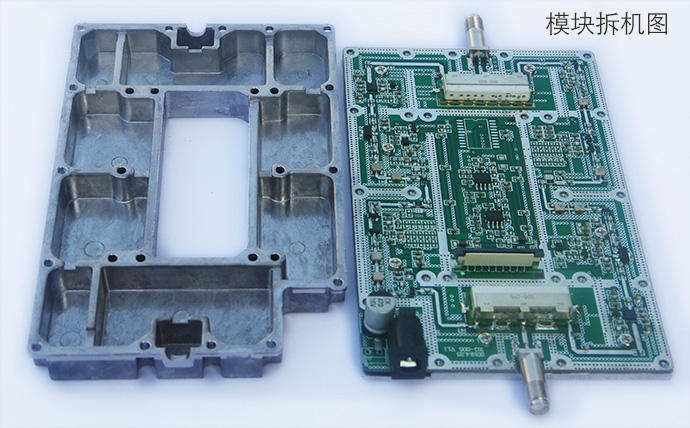

單頻主機模塊的電路主板，夾于鋁腔體與鋁板中間，將射頻電路完全密封。防止內部信號泄露產生內部自激干擾。

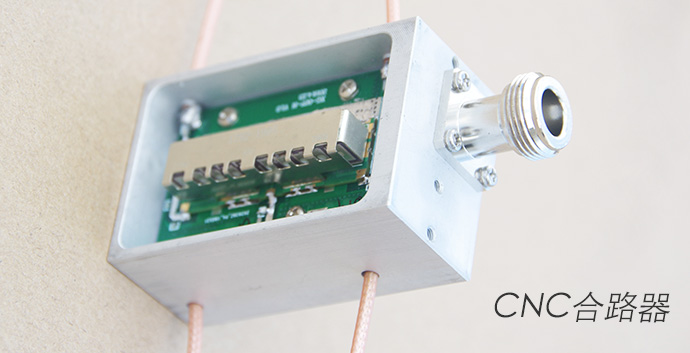

合路器部分，由鋁塊CNC加工定制，射頻信號完全密封于鋁塊之中。讓合路以后的信號不受任何干擾，放大以后的信號只由接頭輸出。

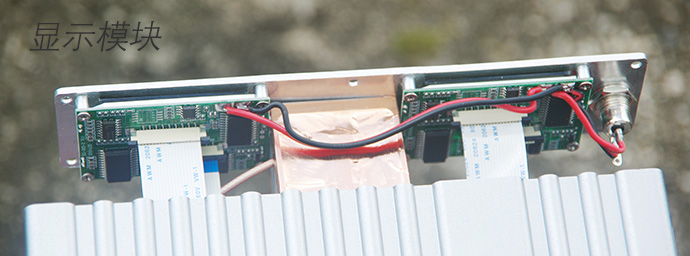

顯示模塊獨立設計，可滿足用戶多樣化的定制需求。

---

如上設計，成本雖然高，但是能將多頻主機的指標達到單頻放大器的高度。坤若沒有忘記只做高端產品的初心，而中國制造也需要這樣的產品。

多頻主機，價格較低的一系列產品，適合家用小面積的產品。坤若的電商品牌小高，即將推出，請關注www.xiao-gao.com

---

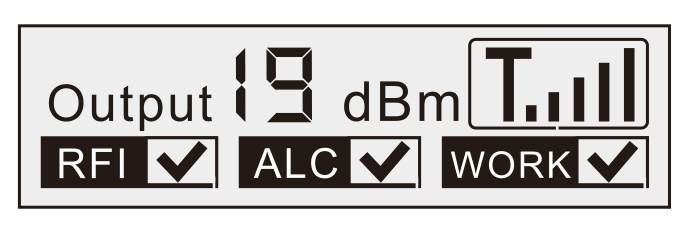

顯示屏數據說明：（已申請專利保護）

Output 19 dBm:代表主機的輸出功率，信號分為9和19dBm兩檔顯示,當信號為9dBm時，主機可托內天線1-2個，當信號為19dBm時代表輸出達到最大功率，可以托4個以上室內天線。

五格信號 : 代表室外信號輸入強度。5格時最為理想。

RFI干擾告警：顯示√時，代表主機指標即將變差，這里需要調整內外天線與線路，盡可能不顯示√為主機的理想工作狀態。

ALC自電平控制：主機達到滿功率輸出后,室外輸入信號再增加時ALC電路開始工作顯示√，保護主機的的元器件在理想狀態下工作。

WORK工作：手機工作時顯示√,代表主機正在將手機信號向手機基站端發射。

外殼RFI紅燈：當LCD中的RFI干擾告警顯示√后，技術指標進一步惡化時，外殼上的RFI紅燈亮并關閉主機。以防止主機指標惡化后對信號環境產生干擾。

同步綠燈：同步燈只有移動4G-TD系列產品有此燈。亮時代表同步CPU開始工作。同步指標燈必須亮或者閃主機才能正常工作。

---

技術指標1：(注:電商型號統一為KR20CGDTF,頻率見頻率條碼）

多頻無TD2300，無1900+2100。需要其它型號可以定做。因型號太多只列出常用型號。
注：功率17dBm,20dBm有備貨，23dBm需要定做。
型號中的17或者20代表功率,所有主機都有17與20dBm兩種功率，因型號太多只列出一部份。
三頻系列	對應頻率
KR17CGW	CDMA800+GSM900+WCDMA2100
KR20GDW	GSM900+DCS1800+WCDMA2100
KR17CDW	CDMA800+DCS1800+WCDMA2100
KR20GDTF	GSM900+DCS1800+TD1900
KR17CDTF	CDMA800+DCS1800+TD1900
KR20GWTD	CDMA800+WCDMA2100+TD2600
KR17CDTD	CDMA800+DCS1800+TD2600
KR17DWTD	DCS1800+WCDMA2100+TD2600
——	—————
四頻系列	對應頻率
KR20CGDW	CDMA800+GSM900+DCS1800+WCDMA2100
KR17CGDTF	800+900+1800+TD1900
KR20CGDTD	800+900+1800+TD2600
KR17CGWTD	800+900+2100+TD2600
KR20CDWTD	800+1800+2100+TD2600
KR17GDWTD	900+1800+2100+TD2600
——-	————–
五頻	對應頻率
KR17CGDWTD	800+900+1800+2100+2600
KR20CGDWTD	CDMA+GSM+DCS+WCDMA+TD2600

—

線下工程專用型號：
注：17dBm主機不供工程商，默認為20dBm有備貨，23dBm需要定做。
三頻系列	對應頻率
KCGW20	CDMA800+GSM900+WCDMA2100
KGDW20	GSM900+DCS1800+WCDMA2100
KCDW20	CDMA800+DCS1800+WCDMA2100
KGDTF20	GSM900+DCS1800+TD1900
KCDTF20	CDMA800+DCS1800+TD1900
KGWTD20	CDMA800+WCDMA2100+TD2600
KCDTD20	CDMA800+DCS1800+TD2600
KDWTD20	DCS1800+WCDMA2100+TD2600
——	—————
四頻系列	對應頻率
KCGDW20	CDMA800+GSM900+DCS1800+WCDMA2100
KCGDTF20	800+900+1800+TD1900
KCGDTD20	800+900+1800+TD2600
KCGWTD20	800+900+2100+TD2600
KCDWTD20	800+1800+2100+TD2600
KGDWTD20	900+1800+2100+TD2600
——-	————–
五頻	對應頻率
KCGDWTD20	CDMA+GSM+DCS+WCDMA+TD2600

技術指標2(通用技術指標)

技術指標
輻射功率	17-23dBm	自動電平控制	≤30dB
主機增益	68±3dB	駐波	<2.0
覆蓋面積	≤3000㎡	噪聲系數	<5dB
帶內天線數	1-15個	三階互調	>-45dBc
尺寸	275*212*46mm	帶內波動	<5dB
用電量	12W-16W	阻抗	50Ω
重量	3.0KG
接頭	N接頭	電源適配器	AC：110-240V DC：+5V6A

---

坤若每款產品都具有完全知識產權。新開發產品申請外觀專利，版權，實用專利后開始上線銷售。
